Доклад на выставке «Технофорум-2007»«Современное термическое оборудование для термообработки деталей машин и механизмов»29.05.2007 1. Требования к современному термическому оборудованию. 1.1.В настоящее время только качественные детали машин и механизмов ,соответствующие требованиям Евронорм имееют успех на отечественном и зарубежном рынке. 1.2. Применение современного термического оборудования является залогом получения требуемого качества деталей машин и механизмов. 1.3. При всем многообразии процессов термической и химико термической обработки основные требования к современному термическому оборудованию можно обобщить следующим образом: 1)Получения качественных результатов термообработки; 2)Высокая производительность; 3)Энергосбережение; 4) Экологичность ; 5) Эксплуатационной надежность; 6) Ремонтопригодность; 7) Использование облегченных футеровочных матералов; 8)Использование надежных и недорогих материалов нагревателей. 9)Применение защитных атмосфер ; 10)Установка эффективных и надежных печных вентиляторов. 11)Механизация ,автоматизация и компьютеризация термического оборудования; регулирование технологического процесса по основным параметрам: температуре, среде и времени.
2.Термическое оборудование фирмы «Промышленные печи»
2.1.Все перечисленные принципы реализованны нашей фирмой например при модернизации пяти стендовой колпаковой электропечи для отжига цветного проката в защитной атмосфере на заводе «ОЦМ», г.Киров .

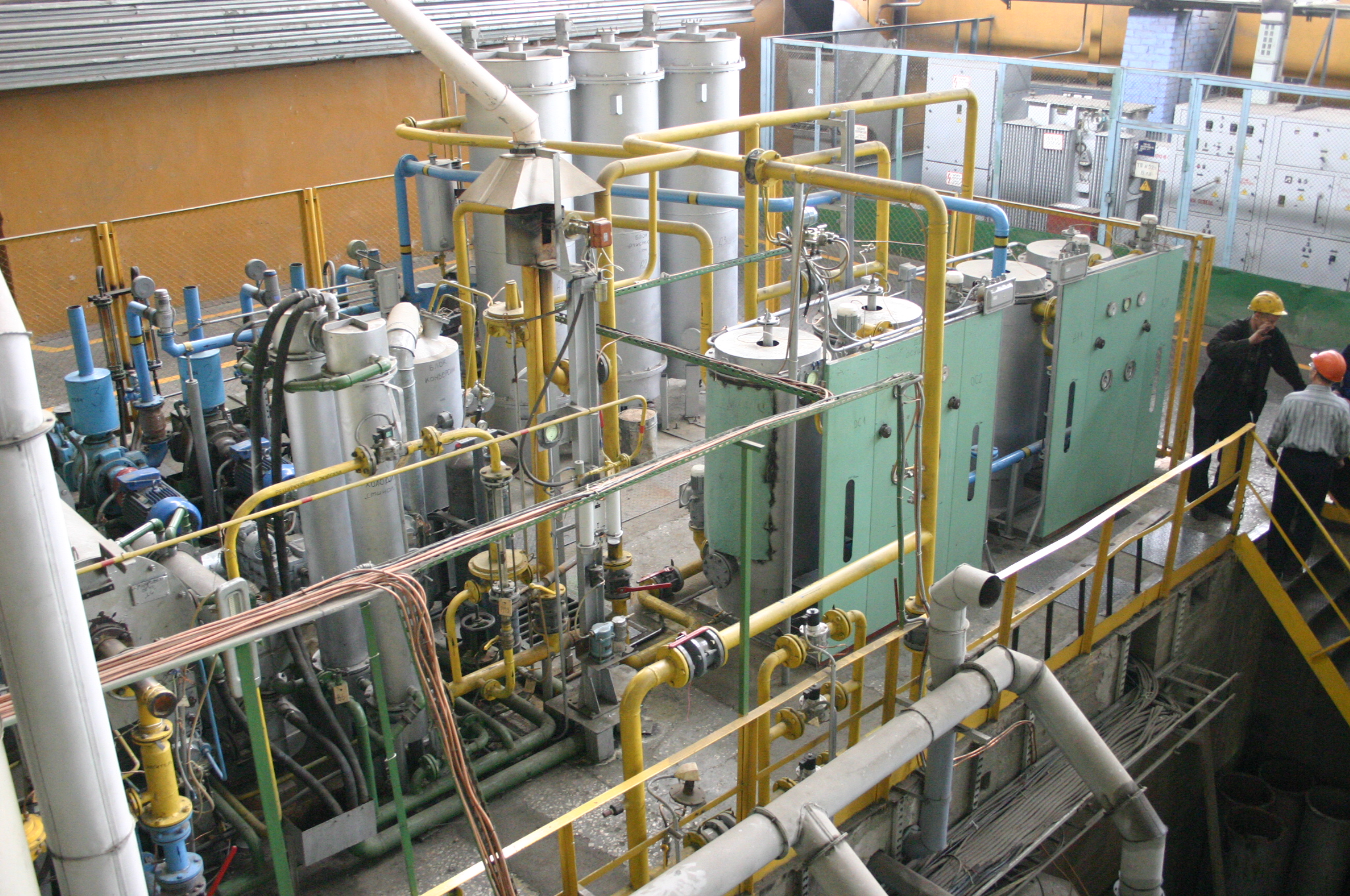

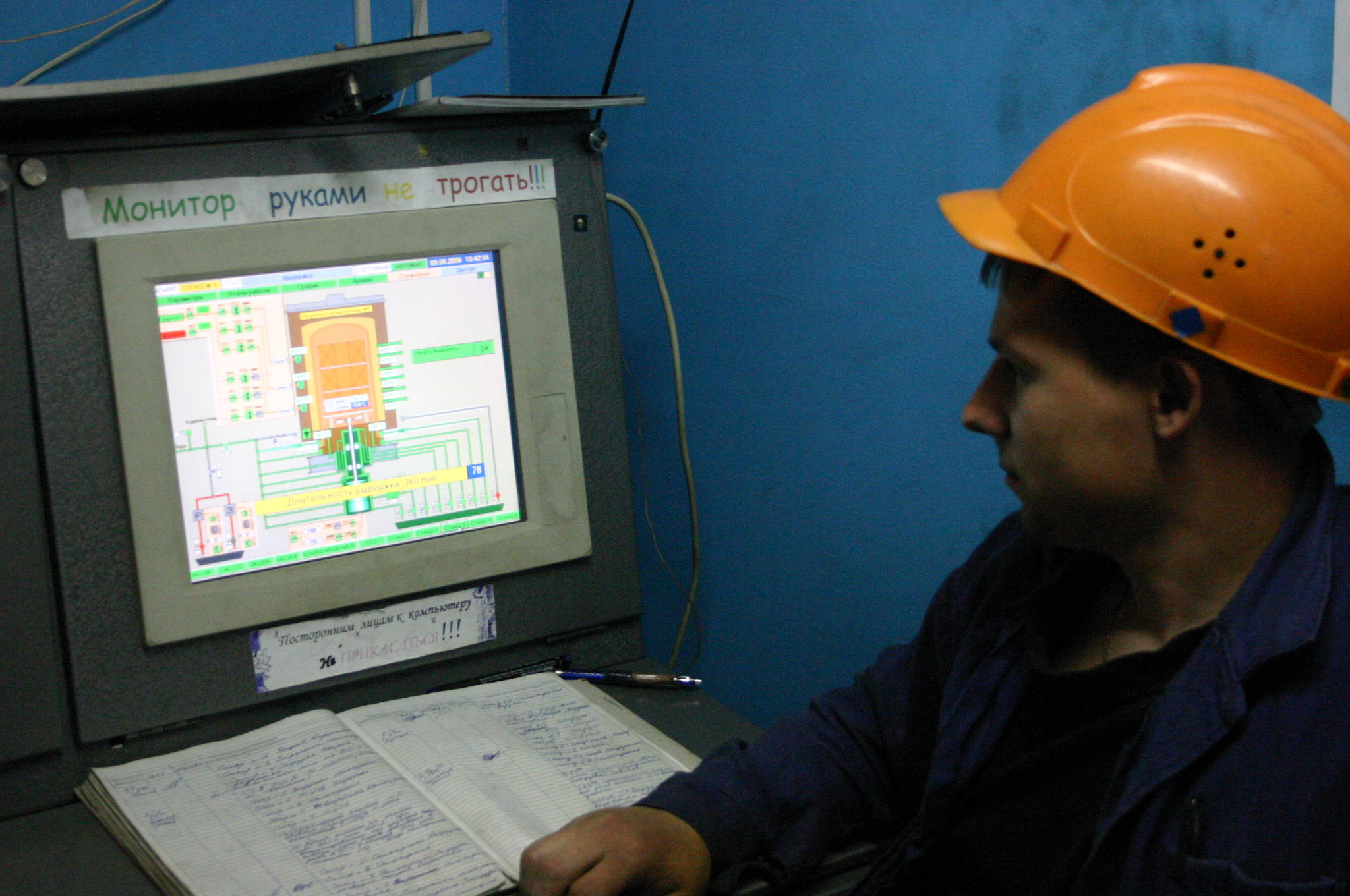

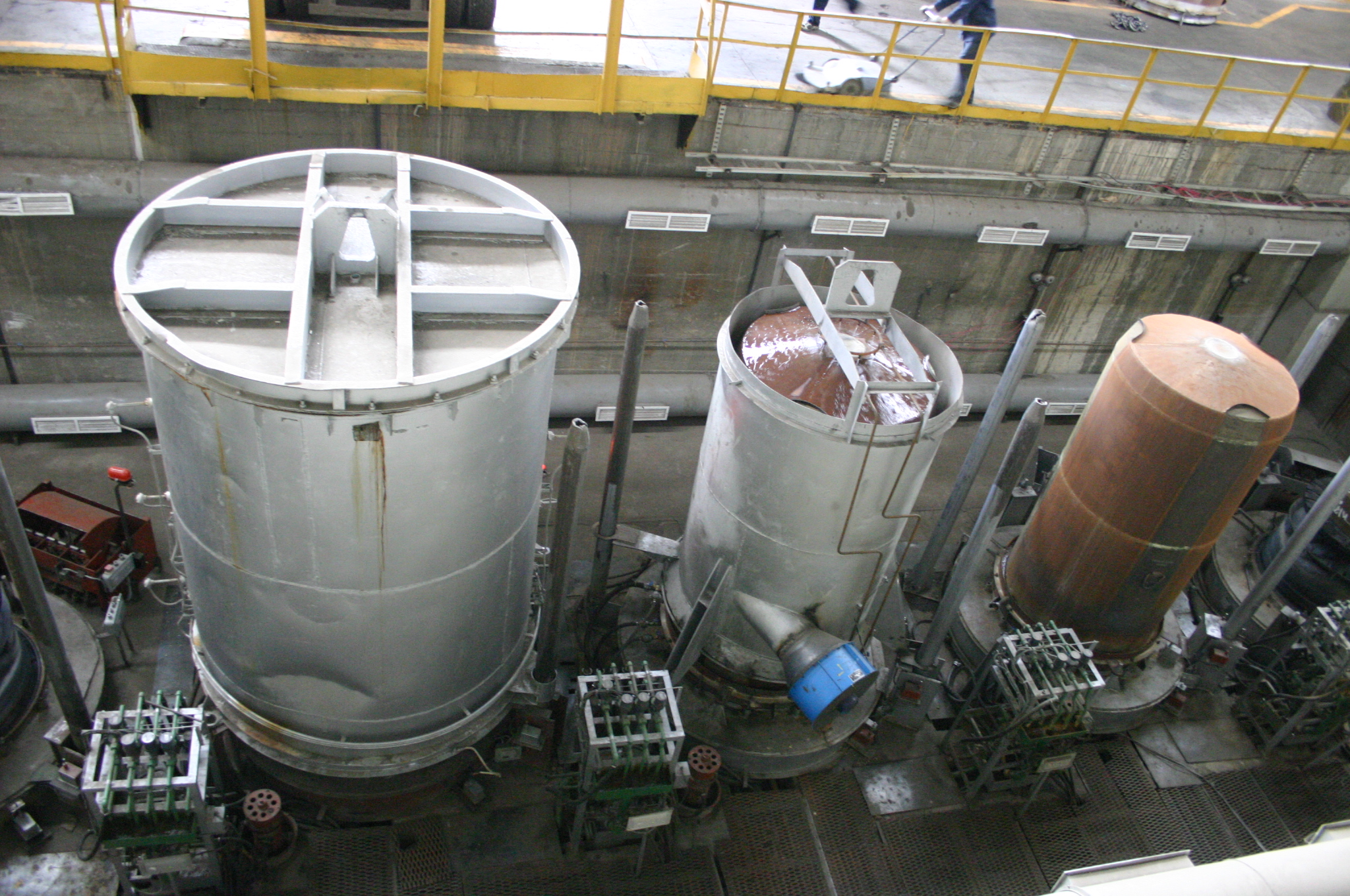

3. Описание модернизации печи СГЗ 3.1..В объем работ по модернизации вошла : - модернизация технологического оборудования пятистендовой колпаковой электропечи ( фото № 1 ); - изготовления установки приготовления очищенного, сушенного экзогаза для светлого безокислительного отжига ( фото № 2 ) .; - изготовление компьютерной автоматической системы управления ( фото №3 ) 3.2..Конструкция электропечи представлена на эскизе ( фото №4 ): 3.3. Электропечь представляет собой комплект, включающая в себя: 5 стендов; нагревательные колпаки 2 шт., колпаки для охлаждения – 2 шт.; систему газовакуумную ; систему водоохлаждения ; систему газоаналитическую – 1 комплект, систему экологического контроля ; систему компьютерного автоматизированного управления (САУ) ; 3.4.. Колпак нагревательный снабжен футеровкой, выполненной с применением волокнистых футеровочных материалов и с подвесным легким сводом, нагревателями (срок службы не менее 10 лет), а также устройством , снижающим теплопотери в окружающую среду. 3.5.Стенды снабжены эффективными и надежными стендовыми вентиляторами, имеющими высокую производительность, что уменьшает продолжительность периодов нагрева и охлаждения. 3.6. Наличие газовакуумной системы позволяет осуществлять вакуумирование рабочего пространства с целью безопасной подачи в него водородосодержащей атмосферы или воздуха, а также с целью испарения смазки на садке перед нагревом. 3.7. Электропечи управляются компьютерной САУ, обеспечивающей автоматические регулирование и контроль температурного режима с равномерностью нагрева ± 10 º С, состава контролируемой атмосферы экзогаза, управление работой оборудования по заданным программам, автоматический контроль режимных параметров (расхода экзогаза, давления газа, расходы воды и др.), автоматическую отработку аварийных и нештатных ситуаций , а также информационное обеспечение обслуживающего персонала , паспортизация и архивирование всех регистрируемых параметров. 3.8.Управление работой электропечи может осуществляться как в автоматическом режиме управления, так и в ручном. 3.9. Срок окупаемости капитальных вложений в модернизацию не более 1 года. 4 . О нашей фирме. - 1947 г . - основан Всесоюзный научно - исследовательский институт электротермического оборудования (ВНИИЭТО) в состав которого входила наша фирма в качестве научно-исследовательского и конструкторско-технологического отдела печей сопротивления и контролируемых атмосфер (НИКОЭПС и КА); - 1991 г . - ВНИИЭТО преобразован в АО «ВНИИЭТО», в состав которого вошли отделы и подразделения, в том числе наша фирма НПЦ «ВНИИЭТО-ЭСКАТЕРМ»; - 1998г. - НПЦ «ВНИИЭТО-ЭСКАТЕРМ» выделился из АО «ВНИИЭТО» в самостоятельную фирму : 5. Номенклатура печей Номенклатура печей,разработанных и внедренных сотрудниками фирмы ,насчитывает сотни единиц печей сопротивления с воздушной и защитной атмосферой , вакуумного, газоприготовительного, регулирующего оборудования , автоматизированных систем управления для всех отраслей промышленности . 5.1.В настоящее время используя накопленный нашими специалистами опыт , «ноу-хау» и разработки за 57 лет профессиональной деятельности, наша фирма продолжает и развивает традиции ВНИИЭТО, разрабатывает и поставляет и внедряет промышленное термическое оборудование: -электропечи и агрегаты периодического и непрерывного действия ; (камерные , шахтные , колпаковые , элеваторные, плавильные, ручьевые, конвейерные , толкательные , рольганговые, протяжные, карусельные, с пульсирующим подом, барабанные, соляные ванны и т.д.) ; - процессы: закалка, отпуск, отжиг, цементация, нитроцементации, азотирование, сушка, пайка, наплавка, мойка и др. - установки газоприготовительные для получения печных контролируемых атмосфер: экзогаза, эндогаза, диссоциированного аммиака, азота, аргона - автоматизированные системы контроля и управления температурным режимом, составом атмосферы, механизмами и качеством обработки; - запчасти, материалы и комплектующие для термического оборудования (нагреватели, футеровочные материалы, реторты, конвейерные ленты и др.); - предлагает услуги по комплексному обследованию и модернизации устаревшего оборудования; 5.2. В структуру фирмы входят: - маркетинговая и административная группы; - исследовательская и расчетная группы; - проектно -конструкторское подразделение; - производственные подразделения; - сервисная группа, осуществляющая гарантийное и послегарантийное обслуживание нашего оборудования ,а так же ремонт и модернизацию оборудования других производителей. Фотоматериалы: |
||||||||
|
| |||||||||||||||||||
